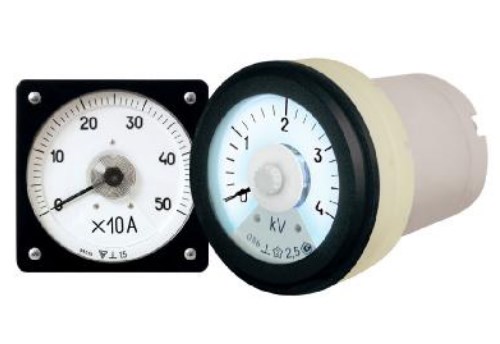

М1611; М1611.1 - амперметры, предназначены для измерения тока (напряжения) в сетях постоянного тока и пульсирующего тока частотой 100Гц электровозов и электроподвижного состава железных дорог (М1611); |
Технические характеристики | |
Параметры |
М1611; М1611.1 |
Форма представления информации | стрелочная индикация |
Шкала | круглая; с нулевой отметкой слева или посередине; L=180мм; угол=230°; шкалы приборов могут быть отградуированы в единицах любых физических величин, если они преобразованы в постоянный ток или напряжение |
Система измерения | магнитная |
Класс точности | 1,5 |
Пределы измерения | 0…5; 0…10; 0...20А - непосредственное подключение; 0…30; 0…50; 0…75; 0…100; 0…150; 0…200; 0...300; 0...500; 0...750А; 0…1; 0…1,5; 0…2; 0…3; 0…4; 0…5; 0…6; 0...7,5кА- с наружным шунтом на 75мВ; 0...10мВ - подключение перегрузочное под шунт 7,5кА (М1611) |
Технические характеристики | время установки показаний 3с |
Исполнение | пылевлагозащищенное; виброустойчивое; ударопрочное |
Условия эксплуатации | -60°С…+60°С, влажность 95% при +35°С (М1611); -50°С…+60°С, влажность 95% при +40°С (М1611.1) |
Габаритные размеры, мм | 120х120х126 |
Масса, кг | 1,3 |
Срок службы | 20 лет |
ГОСТ, ТУ | ТУ25-04.4014-80 |
№ ГОСРЕЕСТРА, сертификата | М1611.1 внесен в Морской регистр |
