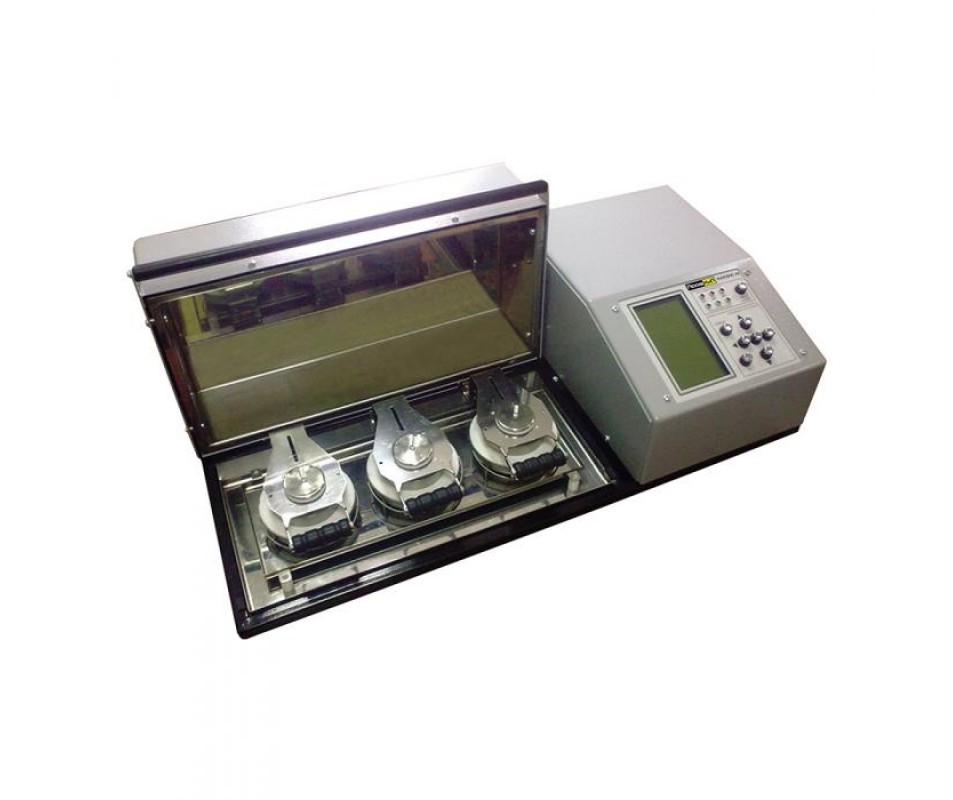

Тангенс-М установка измерения диэлектрических потерь жидких диэлектриков
 |
Установка измерения диэлектрических потерь жидких диэлектриков Тангенс-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. Тангенс-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.
|
| Технические характеристики | ||
|
Параметры
|
Установка измерения Тангенс-М
|
|
|
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
|
||
|
рабочие частоты встроенного источника высокого напряжения
|
50 Гц и 54 Гц
|
|
|
отклонение частоты
|
±0.1%
|
|
|
диапазон измерений тангенса угла диэлектрических потерь
|
1х10-4 … 0.99
|
|
|
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц
|
+(2х10-4 + 0.05 tgδ)%
|
|
|
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц
|
+(2,5х10-4 + 0,07 tgδ)%
|
|
|
действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м
|
2000 В
|
|
|
предел допускаемой относительной основной погрешности при измерении рабочего напряжения
|
1.0%
|
|
|
коэффициент амплитуды синусоидального напряжения источника
|
√2 ±2%
|
|
|
диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ
|
5 пФ … 100 пФ
|
|
|
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц
|
1 пФ + 0.01 Сх
|
|
|
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц
|
1 пФ + 0.03 Сх
|
|
|
предельное отклонение температуры измеряемой жидкости от заданной температуры
|
+1°С
|
|
|
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ
|
+3%
|
|
|
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ
|
+3%
|
|
|
предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика
|
+1°С
|
|
|
время нагрева до 90°C
|
80 мин ±20 мин
|
|
|
диапазон работы нагревателя
|
30°С … 120°С
|
|
|
время сушки при температуре от 100°С до 120°С
|
60 мин … 90 мин
|
|
Особенности и преимущества установки измерения диэлектрических потерь жидких диэлектриков Тангенс-М
▪ Три измерительных ячейки
▪ Вывод результатов измерений на жидкокристаллическом дисплее блока индикации;
▪ В нормальных и рабочих условиях применения готовность к работе в течение не более 2 мин. после включения
▪ Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам
▪ Измерение температуры пробы трансформаторного масла
▪ Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин)
▪ Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений
▪ Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения
▪ Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла
▪ Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры.
▪ Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч)
▪ Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч
▪ Средний срок службы измерителя: не менее 8 лет
Условия применения установки измерения диэлектрических потерь жидких диэлектриков Тангенс-М
|
Нормальные условия применения:
|
|
|
температура окружающего воздуха
|
20°С ±5°С
|
|
относительная влажность воздуха, %
|
80% при 25°С
|
|
атмосферное давление
|
84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
|
|
частота питающей сети
|
50 Гц ±1 Гц
|
|
Рабочие условия применения:
|
|
|
температура окружающего воздуха
|
10°С … 35°С
|
|
относительная влажность воздуха
|
до 80% при 30°С
|
|
атмосферное давление, кПа (мм. рт. ст.)
|
70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.);
|
|
частота питающей сети, Гц
|
50 Гц ±1 Гц
|
|
Предельные условия транспортирования:
|
|
|
температура окружающего воздуха, °С,
|
-20°С … 50°С
|
|
относительная влажность воздуха, % до
|
95% при 30°С
|
|
атмосферное давление, кПа (мм рт. ст.)
|
70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
|
|
Транспортная тряска:
|
|
|
число ударов в минуту
|
80 … 120
|
|
максимальное ускорение
|
30 м/с2
|
Общие данные установки измерения диэлектрических потерь жидких диэлектриков Тангенс-М
▪ Объем ячейки: 60 см3 ±2 см3
▪ Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±22 В
▪ Потребляемая мощность: не более 0.6 кВА
▪ Габаритные размеры: 737х393х192 мм
▪ Вес: 20.5 кг
Комплект поставки установки измерения диэлектрических потерь жидких диэлектриков Тангенс-М
|
Наименование
|
Количество
|
|
Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М
|
1 шт.
|
|
Зарядное устройство
|
1 шт.
|
|
Ячейка измерительная
|
3 шт.
|
|
Провод соединительный высоковольтный
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Кабель заземления
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
