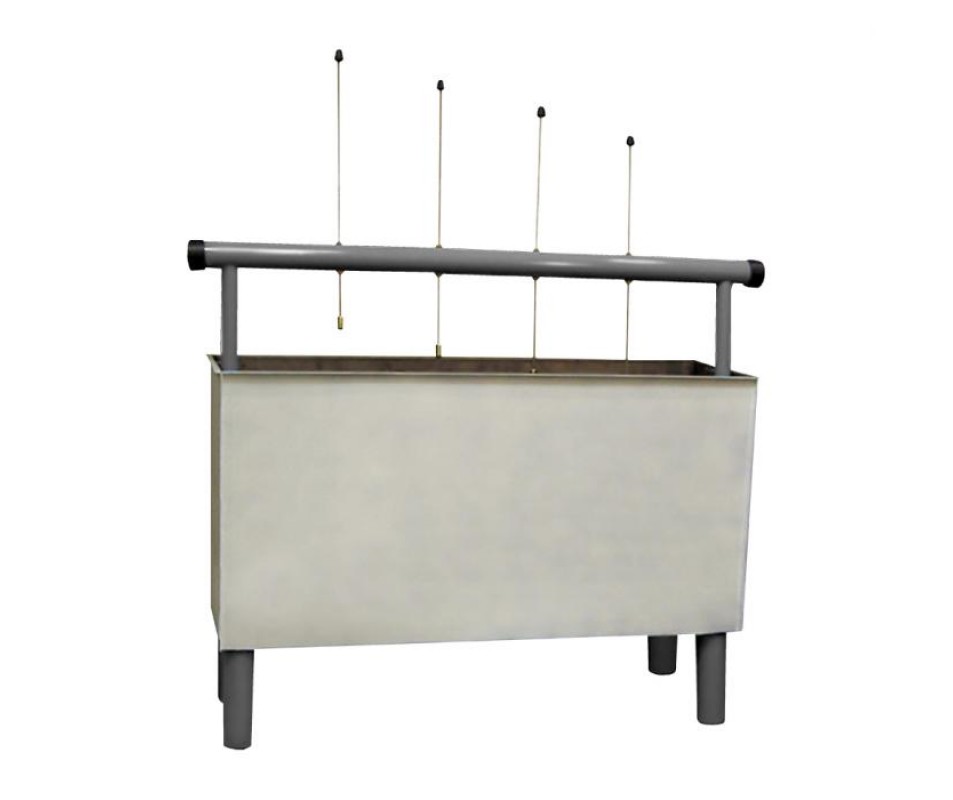

АВИЦ-70П приставка измерительная
 |
Приставка измерительная АВИЦ-70П для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках. Используется совместно с аппаратом высоковольтным испытательным АВИЦ-70 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением. |
| Технические характеристики | |
|
Параметры
|
Приставка измерительная АВИЦ-70П
|
|
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения
|
0.30 кВ … 50.00 кВ
|
|
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную
|
0.30 кВ … 20.00 кВ
|
|
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале
|
0.30 мА … 10.00 мА
|
|
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более
|
±[1.0 + 0.04]% + 1 емр
|
|
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более
|
±[1.0 + 0.04]% + 1 емр
|
|
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10°C
|
не более 0.1%
|
|
Количество каналов измерения силы тока
|
4
|
|
Количество диапазонов испытательного напряжения
|
2
|
|
Время испытания
|
1 мин … 8 мин, шаг 1 мин
|
|
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны
|
не более 22 кВ
|
|
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя
|
52 кВ
|
|
Срабатывание схемы защиты при силе тока в одном из 4-х каналов
|
не более 12 мА
|
|
Срабатывание схемы защиты при суммарной силе тока по всем каналам
|
не более 36 мА
|
|
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем
|
не менее 2.5 м
|
|
Длина соединительного кабеля между блоком измерительным и ванной испытательной
|
не менее 2.5 м
|
|
Степень защиты блока измерительного
|
IP22
|
|
Режим работы
|
круглосуточный
|
Условия эксплуатации приставки измерительной АВИЦ-70П
▪ Температура окружающего воздуха: 10°С … 40°С
▪ Относительная влажность воздуха при температуре 25°С: не более 80%
Общие данные приставки измерительной АВИЦ-70П
▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч
▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц
▪ Потребляемая мощность: не более 15 ВА
▪ Габаритные размеры блока измерительного: 285х95х220 мм
▪ Габаритные размеры ванны испытательной: 820х800х280 мм
▪ Вес блока измерительного: 3 кг
▪ Вес ванны испытательной: 15 кг
Комплект поставки приставки измерительной АВИЦ-70П
|
Наименование
|
Количество
|
|
Блок измерительный
|
1 шт.
|
|
Ванна испытательная
|
1 шт.
|
|
Соединительный кабель ванны измерительной
|
1 шт.
|
|
Межблочный соединительный кабель
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Вставка плавкая ВП-2Б-1.0А
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
